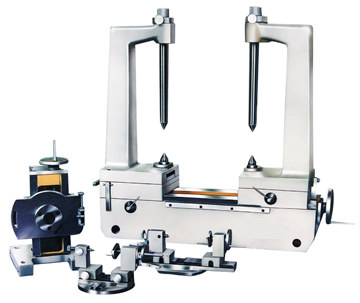

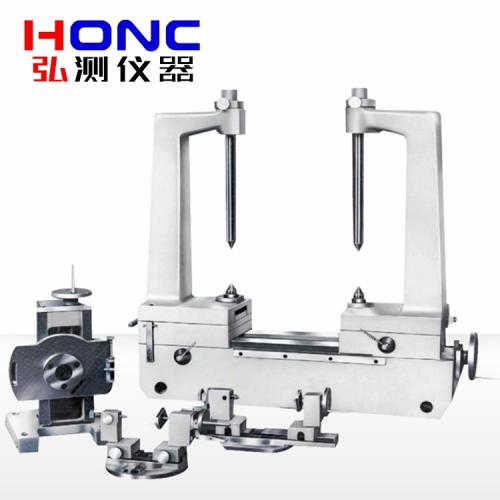

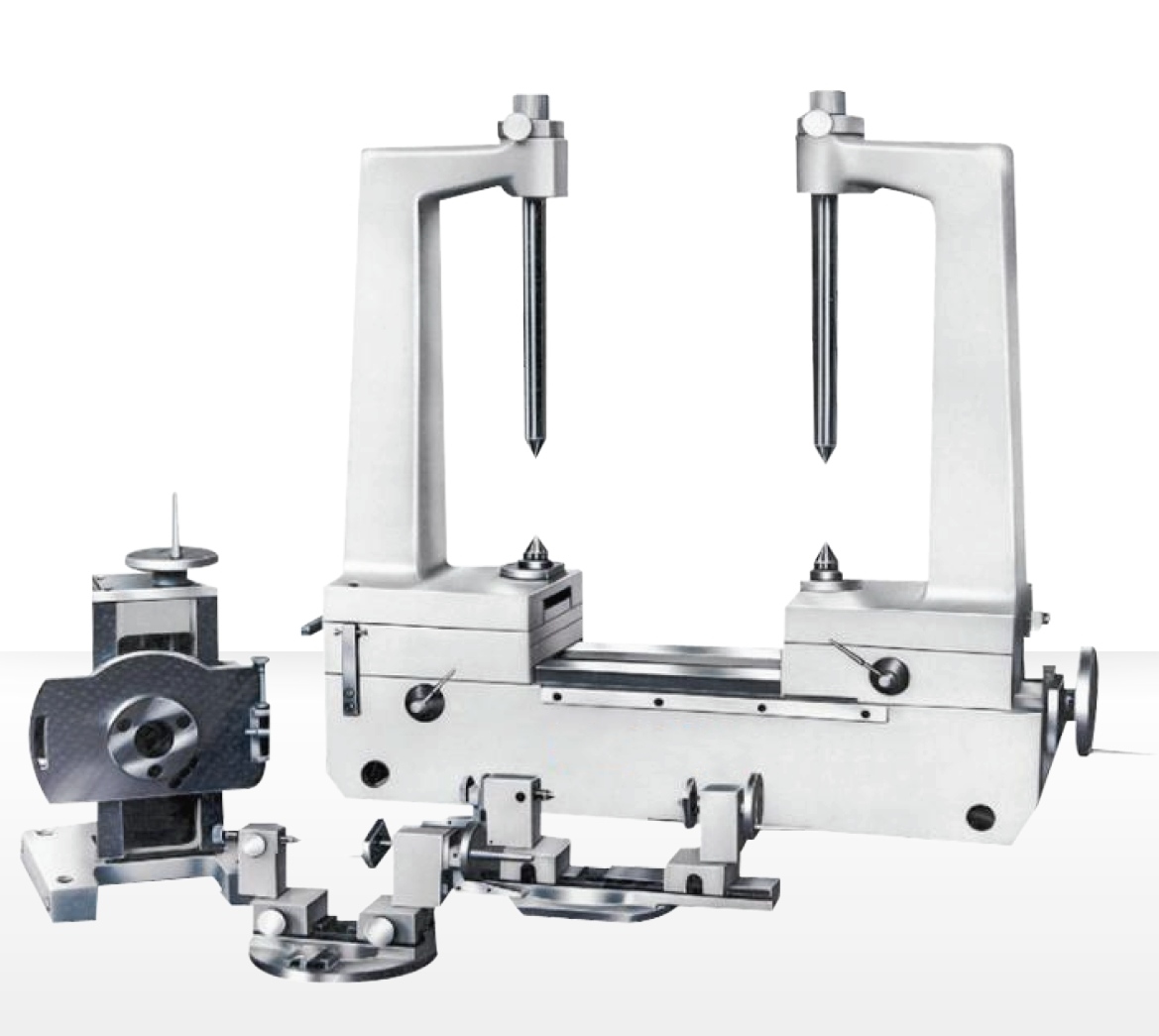

3101E/3101L型 齒輪雙面嚙合綜合測量儀

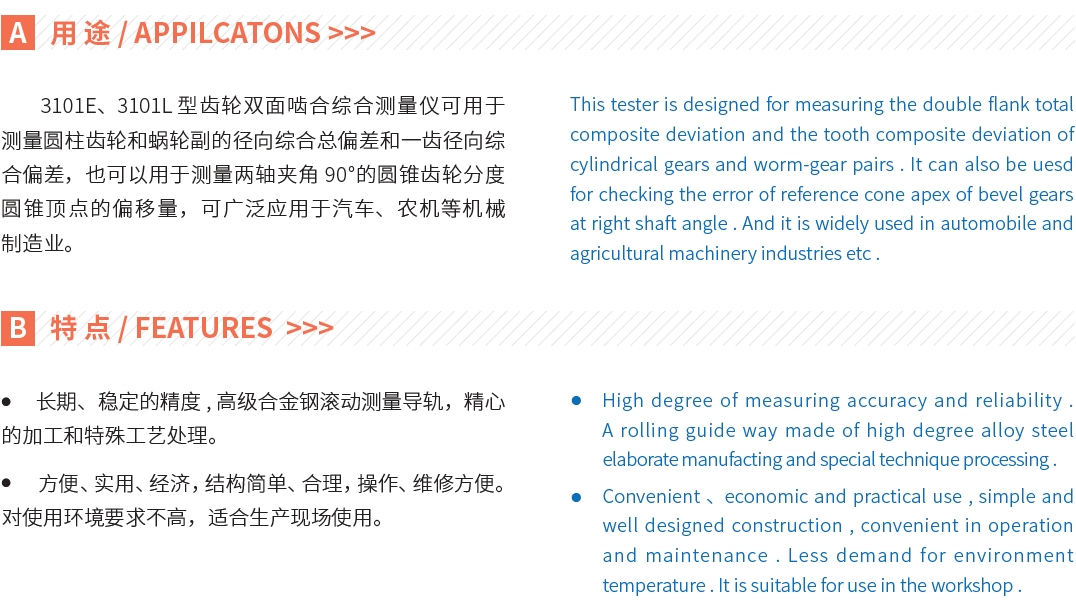

產品簡介 Product introduction
齒輪雙面嚙合綜合測量儀可用于測量圓柱齒輪和蝸輪副的徑向綜合總偏差和一齒徑向綜合偏差,也可以用于測量兩軸夾角為90°的圓錐齒輪分度圓錐頂點的偏移量, 可廣泛應用于汽車、農機等機械制造行業。
性能特點 Performance characteristics
● 長期穩定的精度,高級合金鋼滾動測量導軌,精心的加工和特殊工藝處理。
● 方便、經濟、實用,結構簡單、合理,操作維修方便。對使用環境要求不高,適合生產現場使用。

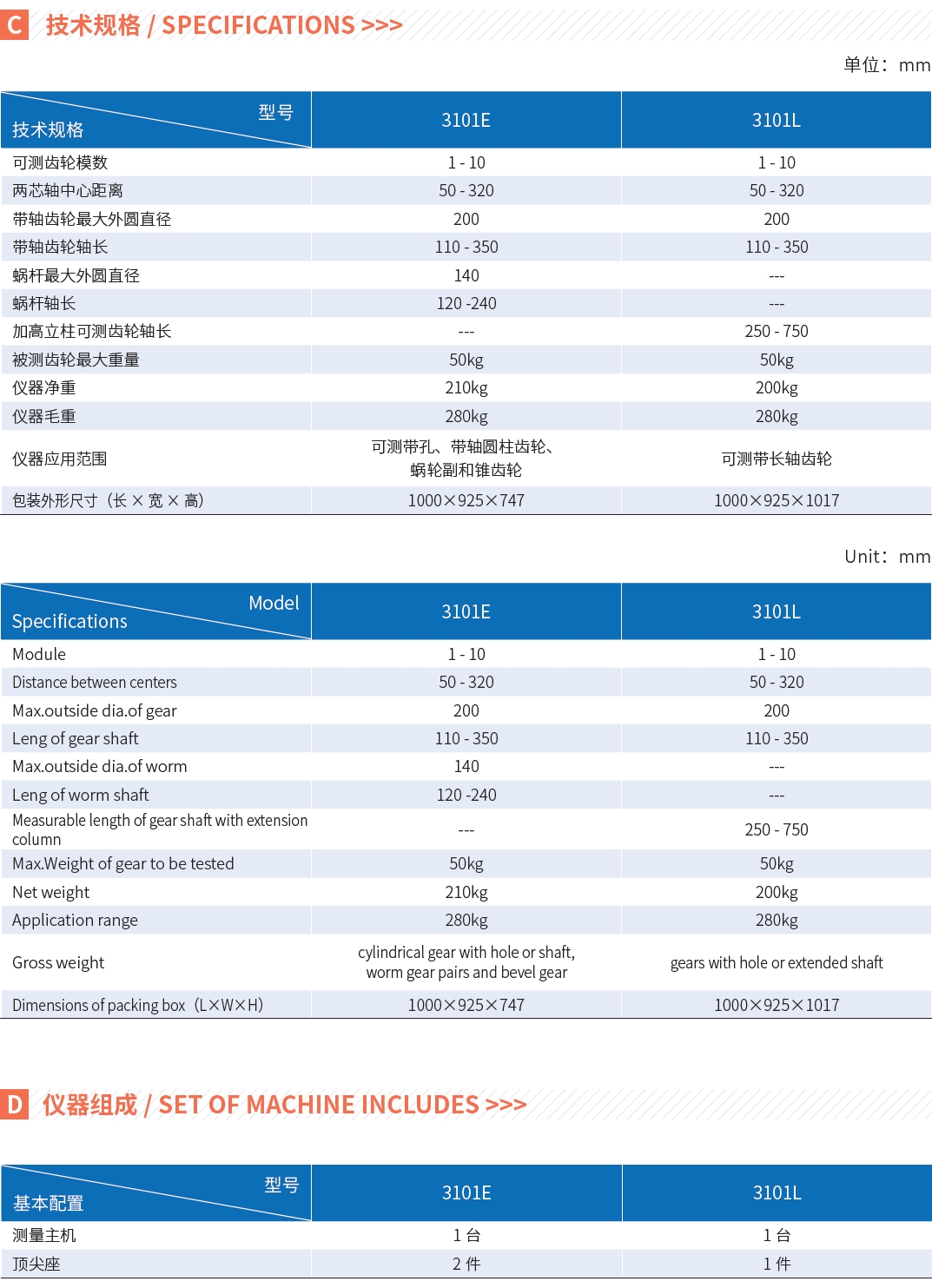

技術指標 Technical indicators
規格/型號
3101E
3101L
可測齒輪模數
1-10mm
兩芯軸中心距離
50-320mm
帶軸齒輪最大外圓直徑
200mm
帶軸齒輪軸長
110-350mm
蝸桿最大外圓直徑
140mm
--
蝸桿軸長
120-240mm
--
加高立柱可測齒輪軸長
--
250-750mm
被測齒輪最大重量
50kg
儀器凈重
210kg
200kg
儀器毛重
280kg
280kg
包裝外形尺寸(長×寬×高)
1000mm×925mm×747mm
1000mm×925mm×1017mm
儀器應用范圍
可測量帶軸、帶孔圓柱齒輪、蝸桿副和錐齒輪
可測量帶長軸齒輪、帶孔齒輪

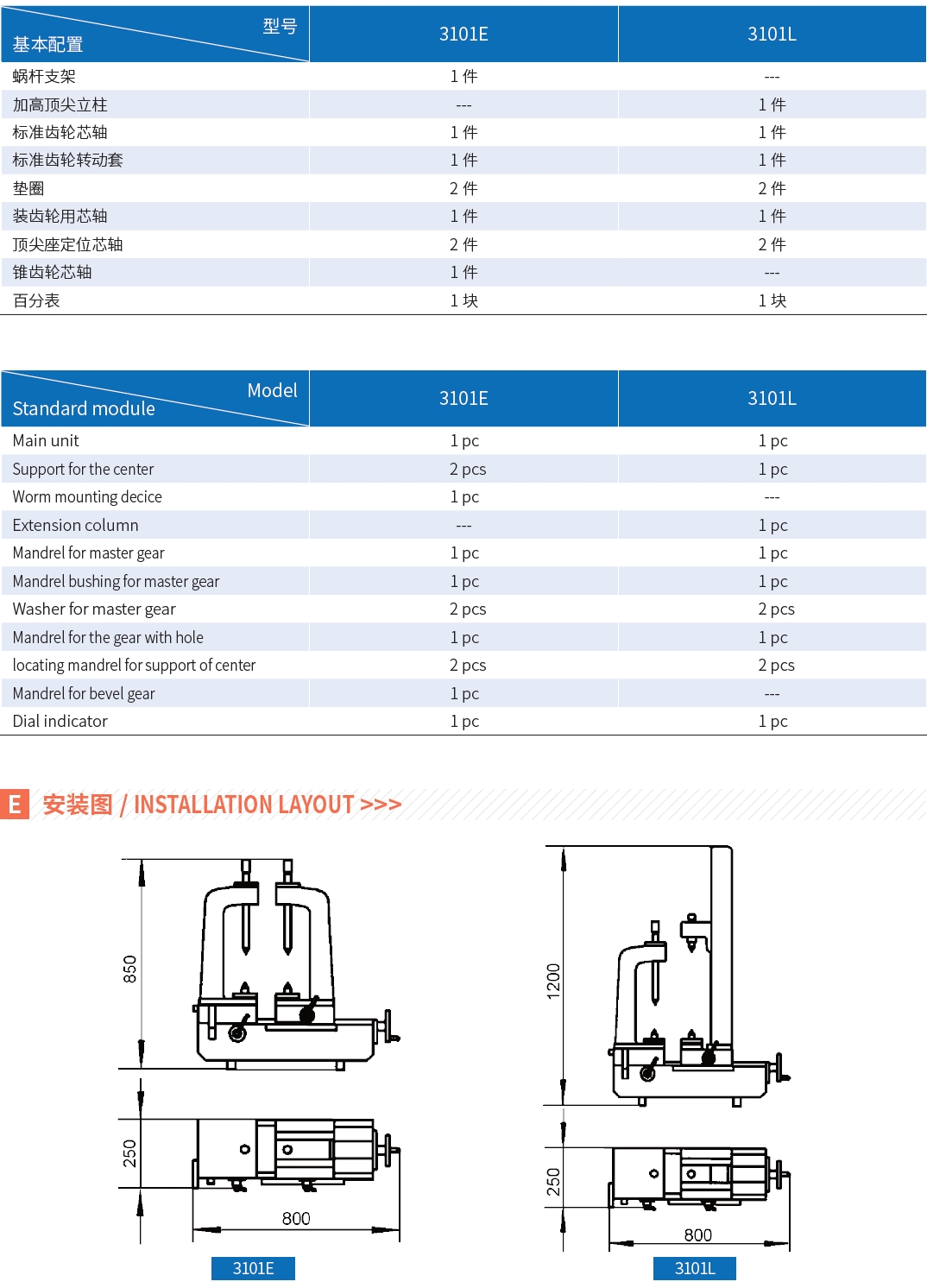

標準配置 Standard configuration
規格/型號
3101E
3101L
測量主機
1臺
1臺
頂尖座
2件
1件
蝸桿支架
1件
--
加高頂尖立柱
--
1件
百分表
1塊
1塊
標準齒輪芯軸
1件
1件
標準齒輪轉動套
1件
1件
墊圈
2件
2件
裝齒輪用芯軸
1件
1件
頂尖座定位芯軸
2件
2件
錐齒輪芯軸
1件
--
